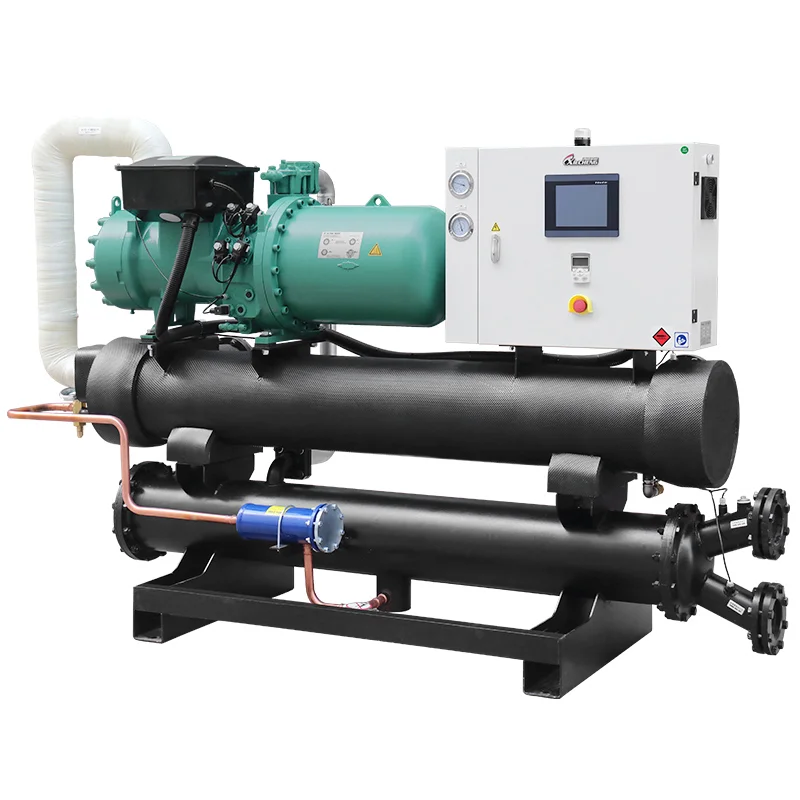

Винтовой чиллер с водяным охлаждением — это эффективный и надежный промышленный чиллер, основными компонентами которого являются винтовой компрессор, поэтому его называют винтовым чиллером с водяным охлаждением. В нем используется винтовой компрессор и метод отвода тепла с водяным охлаждением, что обеспечивает отличную холодопроизводительность и стабильную производительность. Чиллер оборудован градирней или системой циркуляции охлаждающей воды, в которой для отвода тепла используется внешняя охлаждающая вода, что отвечает широкому спектру промышленных требований. Благодаря широкому диапазону регулирования температуры и холодопроизводительности он может точно контролировать температуру от 3°C до 50°C, что делает его пригодным для таких отраслей, как обработка пластмасс, химическая, фармацевтическая и других отраслей. Чиллеры с винтовым чиллером с водяным охлаждением являются идеальным выбором в области промышленного охлаждения, обеспечивая стабильную работу оборудования и процессов.
|
Винтовые чиллеры с водяным охлаждением широко применяются в промышленных условиях. Они используются в таких отраслях, как производство пластмасс (литье под давлением, экструзия), пластиковая упаковка, автомобилестроение, производство электроники, гальваническое покрытие, фармацевтика, химическая промышленность, ультразвуковое охлаждение, печать и другие. Они поддерживают стабильные рабочие температуры оборудования и процессов, тем самым повышая эффективность производства. Винтовые чиллеры с водяным охлаждением обычно подходят для крупномасштабного охлаждения производственного и технологического оборудования. Они широко используются в таких отраслях, как обработка пластмасс (литье под давлением, экструзия), удовлетворяя различные потребности в охлаждении процессов, значительно повышая эффективность производства и качество продукции машин для литья пластмасс.
 Промышленность литья под давлением |
Экструзионная промышленность |
Промышленность пластиковой упаковки |
Фармацевтическая промышленность |
Автомобильная промышленность |
Химическая машиностроительная промышленность |
Гальваническая промышленность |
Электронная промышленность |
Полиграфическая промышленность |
|
В винтовом компрессоре с водяным охлаждением используется полугерметичный винтовой компрессор, обладающий такими преимуществами, как стабильность, надежность, низкий уровень шума и низкая вибрация. В процессе сжатия газ поступает в камеру сжатия со стороны всасывания шнека, и по мере вращения винта газ постепенно сжимается и в конечном итоге выпускается через выпускной конец. Форма резьбы и вращательное движение винта обеспечивают непрерывность и стабильность газа в процессе сжатия. Bitzer или Hanbell, два всемирно известных бренда, поставляют винтовые компрессоры, используемые в винтовых компрессорах с водяным охлаждением Xiecheng, обеспечивающие длительную, эффективную и стабильную работу. По сравнению с традиционными спиральными компрессорами он обеспечивает экономию энергии более 20%, что приводит к более энергоэффективной работе.
Особенности：1. 20% энергосбережение 2. низкий уровень шума 3. Низкая вибрация
|
Винтовые компрессоры имеют бесступенчатую регулировку производительности, что означает, что один компрессор может плавно регулировать холодопроизводительность в любом диапазоне от 25% до 100%. Это позволяет точно контролировать выходную мощность, обеспечивая стабильную и эффективную работу.
|
Винтовой чиллер с водяным охлаждением использует кожухотрубный испаритель. В этой системе хладагент испаряется внутри теплообменных трубок, а вода течет со стороны корпуса. Для повышения эффективности теплообмена со стороны корпуса установлена перегородка толщиной 2 мм, заставляющая воду течь взад и вперед, образуя ледяной рассол. Кроме того, для поддержания стабильной рабочей температуры внешняя оболочка испарителя покрыта изоляционным материалом.
В качестве теплообменных трубок мы используем высокоэффективные бесшовные медные трубы. На этих трубках нарезаются канавки для образования ребер внутренней резьбы, тем самым увеличивая площадь поверхности теплообмена с хладагентом. Благодаря этой технологии площадь теплопередачи увеличивается вдвое, что значительно повышает эффективность теплопередачи.
|
В винтовом охладителе с водяным охлаждением используется кожухотрубный конденсатор, при этом внутренние медные трубки имеют тиснение внешней резьбы. Такая конструкция эффективно повышает эффективность теплообмена между хладагентом и водой во время процесса. По сравнению с традиционными гладкими медными трубками процесс тиснения внешней резьбы увеличивает площадь поверхности медных трубок, тем самым расширяя площадь контакта для теплообмена и улучшая теплопроводность конденсатора. Такая оптимизационная конструкция позволяет конденсатору чиллера с водяным охлаждением передавать тепло от хладагента к воде более быстро и последовательно, позволяя воде отводить тепло.
|
Эта функция, оснащенная возможностью связи по RS485, позволяет интегрировать винтовой охладитель с водяным охлаждением и машину для формования пластмасс в единую платформу данных, обеспечивая автоматическое удаленное управление.
|
Высокоэффективный и энергосберегающий, с использованием бортовой технологии частотно-регулируемого привода мирового класса, которая значительно повышает энергоэффективность агрегата при частичной нагрузке. Наивысшее значение интегрированной частичной нагрузки (IPLV) может достигать около 10.
| Преимущества системы VFD 1. Высокая эффективность и экономия энергии более 30%. 2. ЧРП ABB обеспечивает плавную и бесступенчатую регулировку от 1% до 100%. 3. Функция плавного пуска снижает влияние пускового тока, а встроенный реактор постоянного тока сводит к минимуму гармонические помехи. |  |
|
Контроллер ПЛК
1. Передовое промышленное управление: использование контроллеров ПЛК последнего поколения, обеспечивающее точное управление устройством и эффективную и оптимальную работу.
2. Точный контроль температуры: достижение точности контроля температуры в пределах ± 0,5 градуса на выходе охлажденной воды, что соответствует требованиям высокоточного контроля температуры.
Система осушающих фильтров
Чиллер с водяным охлаждением оснащен фильтрами Emerson, которые эффективно удаляют примеси из хладагента и поглощают свободную влагу, содержащуюся в фторуглеродах. Данная система предотвращает образование ледяных засоров, особенно на узких участках трубопроводов (особенно в портах терморасширительных вентилей). Он обеспечивает чистоту хладагента и защищает компрессор от возможных повреждений.
Система защиты от высокого и низкого давления
Установка манометров высокого и низкого давления для контроля давления водяного насоса во время работы в любой момент.
Электрическая система самоконтроля
Электрическая система самоконтроля состоит из компонентов электропитания и автоматического управления. Для обеспечения стабильной работы оборудования используются электронные компоненты Siemens. Он включает в себя широкий спектр защитных устройств, включая защиту от перегрузки по току, системы защиты от высокого и низкого давления, а также электронную задержку времени. Эти функции безопасности обеспечивают надежную защиту и дополняются интуитивно понятной системой отображения, которая предупреждает пользователей о любых отклонениях.
|
| Модель | UNIT | XC-L30WS | XC-L40WS | XC-L50WS | XC-L60WS | XC-L80WS | XC-L100WS | XC-L120WS | XC-L160WS | |
Охлаждение емкость | кВт | 99 | 142.5 | 186.5 | 200.1 | 264 | 375 | 406 | 537.1 | |
| ккал/ч | 85140 | 122550 | 160390 | 172086 | 227040 | 322500 | 349160 | 461906 | ||
| Входная мощность | кВт | 23.3 | 30.8 | 38.6 | 42.5 | 55.6 | 67.1 | 79.4 | 55,6x2 | |
Тип управления | Внешне сбалансированный терморасширительный клапан | |||||||||
| Хладагент | Р22(Опционально R407c/R134a/R507) | |||||||||
| Компрессор | Тип | Полугерметичный винт | ||||||||
| Количество | 1～4 | |||||||||
| Режим запуска | Полузакрытый винтовой тип | |||||||||
Контроль мощности (%) | 0-25-50-75-100 | |||||||||
| Мощность | 3-380 В/50 Гц (200 В/220 В/415 В) 50 Гц/60 Гц) | |||||||||
| Испаритель | Тип | Кожухотрубный тип | ||||||||
Охлаждение поток воды （м3/ч） | 19 | 21 | 26 | 30 | 39 | 55 | 68 | 86 | ||
Инет и розетка калибр трубы (дюйм) | 3" | 3" | 3" | 3" | 4 дюйма | 4 дюйма | 4 дюйма | 6 дюймов | ||
| Конденсатор | Тип | Тип оболочки и трубки | ||||||||
Охлаждение поток воды （м3/ч） | 21 | 26 | 33 | 40 | 45 | 69 | 85 | 108 | ||
Инет и розетка калибр трубы (дюйм) | 3" | 3" | 3" | 4 дюйма | 4 дюйма | 4 дюйма | 4 дюйма | 4"x2 | ||
| Защитник безопасности | Защита от высокого и низкого давления, защита от перегрузки, защита от перегрева, защита последовательности фаз и т. д. | |||||||||
Dimensions (Д*Ш*В) | мм | 2145*80 0*1670 | 2340*800 *1670 | 2340*800 *1670 | 2580*800 *1720 | 3130*900 *1860 | 3340*1300 *1450 | 3340*1300 *1500 | 3880*875 *1850 | |
| Модель | UNIT | XC-L180WS | XC-L250WS | XC-L280WS | XC-L320WS | XC-L380WS | XC-L400WS | XC-L500WS | XC-L580WS | |
| Холодопроизводительность | кВт | 594 | 825 | 924 | 1056 | 1254 | 1320 | 1650 | 1914 | |
| ккал/ч | 510840 | 709500 | 794640 | 908160 | 178440 | 1135200 | 1419000 | 1646040 | ||
| Входная мощность | кВт | 63,1x2 | 79,4x2 | 87,5х2 | 104,8х2 | 120,7х2 | 150x2 | 205,35x2 | 214,85x2 | |
Тип управления | Внешне сбалансированный терморасширительный клапан | |||||||||
| Хладагент | Р22(Опционально R407c/R134a/R507) | |||||||||
| Компрессор | Тип | Полугерметичный винт | ||||||||
| Количество | 1～4 | |||||||||
| Режим запуска | Полузакрытый винтовой тип | |||||||||
| Контроль мощности (%) | 0-25-50-75-100 | |||||||||
| Мощность | 3 Ф-380 В/50 Гц (200 В/220 В/415 В 50 Гц/60 Гц) | |||||||||
| Испаритель | Тип | Кожухотрубный тип | ||||||||
Охлаждение расход воды (м3/ч) | 96 | 136 | 150 | 168 | 206 | 240 | 273 | 308 | ||
Инет и розетка калибр трубы (дюйм) | 6 дюймов | 6 дюймов | 6 дюймов | 6 дюймов | 8 дюймов | 8 дюймов | 10 дюймов | 10 дюймов | ||
| Конденсатор | Тип | Тип оболочки и трубки | ||||||||
Охлаждение расход воды (м3/ч) | 122 | 170 | 186 | 220 | 252 | 294 | 334 | 372 | ||
Инет и розетка калибр трубы (дюйм) | 4"х2 | 4"х2 | 5"x2 | 5"х2 | 6"х2 | 6"х2 | 6"х2 | 6"х2 | ||
| Защитник безопасности | Защита от высокого и низкого давления, защита от перегрузки, защита от перегрева, защита последовательности фаз и т. д. | |||||||||
Dimensions (Д*Ш*В) | мм | 3910*87 5*1950 | 3670*1330 *2130 | 4250*1320 *2150 | 4350*1320 *2150 | 4450*1580 *2230 | 4900*1600 *2350 | 4950*1760 *2360 | 5010*1760 *2360 | |
