Принцип работы
Чиллер с водяным охлаждением использует кожухотрубный испаритель для облегчения теплообмена между водой и хладагентом. Система хладагента поглощает тепловую нагрузку от воды, заставляя воду охлаждаться и генерировать охлажденную воду. Тепло, поглощенное хладагентом, затем переносится в кожухотрубный конденсатор под действием компрессора. Между хладагентом и водой происходит теплообмен, позволяющий воде поглощать тепло. Наконец, тепло передается во внешнюю градирню через водопроводные трубы, что называется водяным охлаждением.
| ① | Компрессор | ⑨ | Темп. датчик |
| ② | Конденсатор | ⑩ | Резервуар для воды |
| ③ | Сухой фильтр | ⑪ | Манометр насоса |
| ④ | Расширительный клапан | ⑫ | Насос |
| ⑤ | Испаритель | ⑬ | Перепускной клапан |
| ⑥ | Шаровой кран | ⑭ | Реле низкого давления |
| ⑦ | Переключатель защиты от замерзания | ⑮ | Реле высокого давления |
| ⑧ | Датчик уровня | ⑯ | воздуходувка |
|
Область применения в промышленности
Чиллеры широко используются в различных промышленных производствах, таких как производство пластмасс, электроники, гальваника, фармацевтика, химическое машиностроение, ультразвуковое охлаждение и печать. Они используются при охлаждении форм для машин по переработке пластмасс, значительно улучшая гладкость поверхности пластмассовых изделий, уменьшая поверхностные дефекты и внутренние напряжения, предотвращая усадку и деформацию, облегчая освобождение формы, ускоряя формование изделий и, таким образом, значительно повышая эффективность производства и качество продукции машин для литья пластмасс.
 Литье под давлением |
Экструзионная промышленность |
Промышленность пластиковой упаковки |
Фармацевтическая промышленность |
автомобильная промышленность |
Химическая машиностроительная промышленность |
Гальваническая промышленность |
Электронная промышленность |
Полиграфическая промышленность |
|
Особенности продукта
Спиральный компрессор
Во всей линейке чиллеров с водяным охлаждением Xiecheng используются спиральные компрессоры. Компрессор служит сердцем всей системы цикла хладагента. Спиральный компрессор имеет конструкцию двойного изгиба, обеспечивающую плотное уплотнение между спиральными дисками. Такая конструкция позволяет спиральным дискам разделяться в радиальном и осевом направлении, позволяя мусору или жидкости проходить сквозь них, не повреждая компрессор. Это приводит к увеличению срока службы компрессора, повышению надежности, лучшей устойчивости к жидкостям и загрязнению.
Характеристики компрессора:
| |
1. Конструкция с двойным изгибом. Компрессор имеет конструкцию с двойным изгибом, обеспечивающую гибкость и надежность в работе.
2. Широкий диапазон производительности. Компрессор доступен в широком диапазоне мощностей, отвечающих различным требованиям к охлаждению.
3. Высокая энергоэффективность. Компрессор рассчитан на высокую энергоэффективность, оптимизируя процесс охлаждения и снижая потребление энергии.
4. Низкий уровень шума и вибрации. Благодаря передовой конструкции и точному проектированию компрессор работает с пониженным уровнем шума и вибрации, обеспечивая более тихую и комфортную среду.
5. Запуск в одно касание. Компрессор оснащен удобной функцией запуска в одно касание, что делает эксплуатацию и запуск быстрыми и удобными. |  |
|
Кожухотрубный испаритель
Чиллер с водяным охлаждением использует кожухотрубный испаритель. В этой системе хладагент испаряется внутри теплообменных трубок, а вода течет со стороны корпуса. Для повышения эффективности теплообмена со стороны корпуса установлена перегородка толщиной 2 мм, заставляющая воду течь взад и вперед, образуя ледяной рассол. Кроме того, для поддержания стабильной рабочей температуры внешняя оболочка испарителя покрыта изоляционным материалом.
В качестве теплообменных трубок мы используем высокоэффективные бесшовные медные трубы. На этих трубках нарезаются канавки для образования ребер внутренней резьбы, тем самым увеличивая площадь поверхности теплообмена с хладагентом. Благодаря этой технологии площадь теплопередачи увеличивается вдвое, что значительно повышает эффективность теплопередачи.
|
Кожухотрубный конденсатор
В чиллере с водяным охлаждением используется кожухотрубный конденсатор, внутренние медные трубки которого имеют тиснение внешней резьбы. Такая конструкция эффективно повышает эффективность теплообмена между хладагентом и водой во время процесса. По сравнению с традиционными гладкими медными трубками процесс тиснения внешней резьбы увеличивает площадь поверхности медных трубок, тем самым расширяя площадь контакта для теплообмена и улучшая теплопроводность конденсатора. Такая оптимизационная конструкция позволяет конденсатору чиллера с водяным охлаждением более быстро и последовательно передавать тепло от хладагента к воде, позволяя воде отводить тепло.
|
Подробная информация о продукте
Контроллер микрокомпьютера
Чиллер с водяным охлаждением оснащен ведущим в отрасли микрокомпьютерным контроллером с ЖК-дисплеем. Этот контроллер обеспечивает одновременное отображение температуры на выходе чиллера и заданной температуры для точного контроля температуры. Дружественный интерфейс обеспечивает простоту эксплуатации и настройки. С помощью этого контроллера можно точно контролировать температуру воды в диапазоне от 3°C до 50°C, обеспечивая оптимальную эффективность охлаждения.
Система осушающих фильтров
Чиллер с водяным охлаждением оснащен фильтрами Emerson, которые эффективно удаляют примеси из хладагента и поглощают свободную влагу, содержащуюся в фторуглеродах. Данная система предотвращает образование ледяных засоров, особенно на узких участках трубопроводов (особенно в портах терморасширительных вентилей). Он обеспечивает чистоту хладагента и защищает компрессор от возможных повреждений.

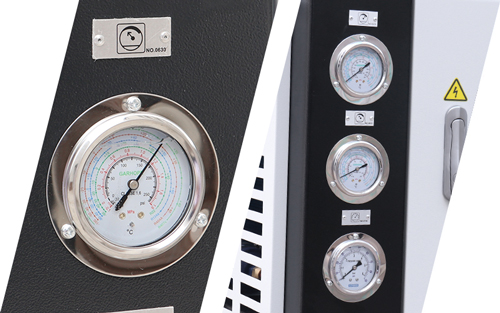

Система защиты от высокого и низкого давления
Система защиты от высокого и низкого давления предназначена для повышения безопасности и эффективности работы водяного насоса. Он предполагает установку манометров высокого и низкого давления, а также манометра насоса для постоянного контроля давления водяного насоса во время работы.

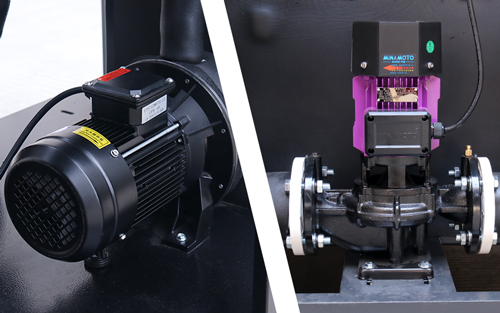

Водяные насосы
Для моделей чиллеров мощностью от 1 до 6 л.с. используются головки насосов Orunk из нержавеющей стали. В моделях мощностью 8 л.с. и выше используются трубопроводные насосы Тайвань Yuanli. Эти водяные насосы известны своим низким уровнем шума, герметичностью и необслуживаемостью. Они обеспечивают надежную и эффективную циркуляцию воды в системе чиллера.
Электрическая система самоконтроля
Электрическая система самоконтроля состоит из компонентов электропитания и автоматического управления. Для обеспечения стабильной работы оборудования используются электронные компоненты Siemens. Он включает в себя широкий спектр защитных устройств, включая защиту от перегрузки по току, системы защиты от высокого и низкого давления, а также электронную задержку времени. Эти функции безопасности обеспечивают надежную защиту и дополняются интуитивно понятной системой отображения, которая предупреждает пользователей о любых отклонениях.
|
