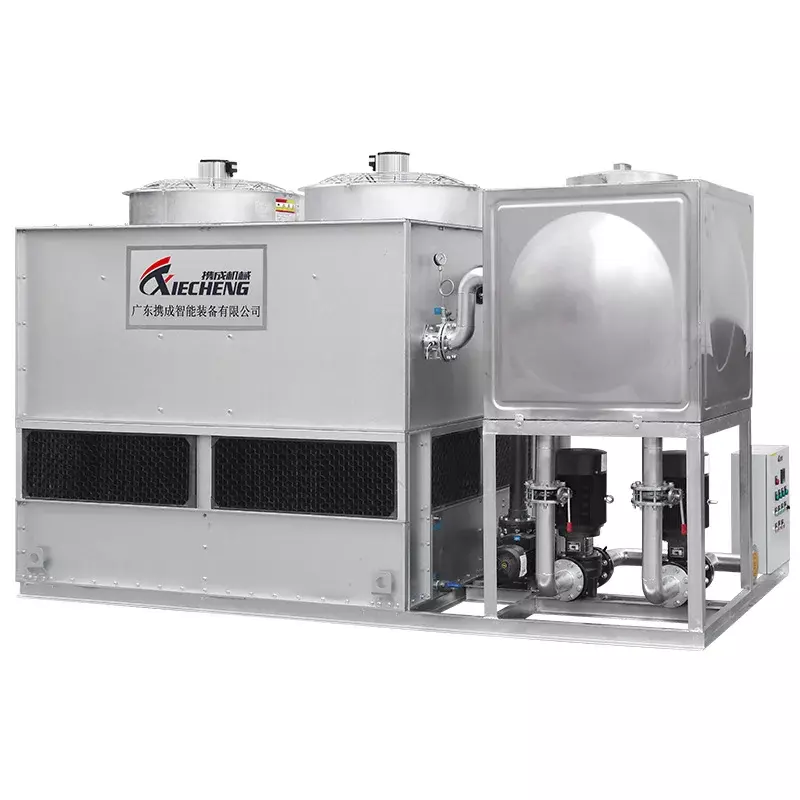

Принцип работы

Рабочая жидкость (чистая вода или другая жидкость) циркулирует внутри змеевика закрытой градирни и косвенно охлаждается излучающей водой. Тепло рабочего тела рассеивается в воде, протекающей через змеевик через змеевик. В то же время воздух снаружи агрегата поступает через воздухозаборник внизу, пересекает направление потока воды и течет в противоположном направлении через змеевик. Небольшая часть воды испаряется и поглощает тепло. Горячий и влажный воздух выбрасывается в атмосферу вентилятором наверху градирни. Оставшаяся вода попадает в нижний водяной поддон, рециркулируется водяным насосом в систему распределения воды, проходит через наполнитель предварительного охлаждения и выливается обратно в змеевик.

|

ОСОБЕННОСТЬ:

1. Охлаждающая среда имеет замкнутый цикл, в нее не попадают примеси, что обеспечивает чистоту среды;

2. В качестве основной стали корпуса градирни используются пластины из магния, алюминия и цинка, а также имеются змеевики с различными материалами на выбор;

3. Распыляемая вода полностью смачивает внешнюю стенку конденсатора, избегая образования накипи в сухих местах и ​​максимизируя эффективность системы;

4. Специальный трехзащищенный вентилятор для работы на открытом воздухе, двигатель имеет степень защиты IP55, класс изоляции F и осевой вентилятор с лопастями из алюминиевого сплава;

5. Небольшой размер, возможность перемещения и размещения по мере необходимости, низкие затраты на обслуживание.

|

Подробная информация о продукте

Охлаждающая среда имеет замкнутый цикл, в нее не попадают примеси, что обеспечивает чистоту среды;

Специальный трехзащитный вентилятор для уличной среды, двигатель принимает  степень защиты IP55, класс изоляции F и осевой вентилятор с лопастями из алюминиевого сплава;

|

Технические характеристики:

Модель	Охлаждающая способность	Объем охлаждающей воды	Вытяжной вентилятор			Спрей  Насос			Размер трубы			Dimensions			Вес
	ккал/ч	м³/ч	Диаметр вентилятора (мм)	Объем воздуха (м³/ч)	Мощность двигателя (кВт)	Объем распыления (м³/ч)	Расстояние	Мощность (кВт)	Диаметр входа/выхода (DN)	Сброс сточных вод (DN)	Долив воды    (ДН)	L     (мм)	W     (мм)	H     (мм)	Эксплуатационная масса (кг)
XC-ST10B	50000	10	700	10*10³	0.75	11	10	0.55	50	25	25	1600	880	1950	400
XC-ST15B	75000	15	700	20*10³	0,75*2	16	7.5	0.75	65	25	25	2300	1020	2150	520
XC-ST20B	100000	20	700	20*10³	0,75*2	20	7	0.75	65	25	25	2300	1020	2150	550
XC-ST30B	150000	30	750	39*10³	1,1*2	22.3	10	1.1	65	32	25	2800	1170	2320	580
XC-ST40B	200000	40	800	40*10³	1,5*2	55	4.5	1.5	80	32	25	2800	1170	2420	900
XC-ST50B	250000	50	800	40*10³	1,5*2	70	4	1.5	80	32	25	2800	1170	2600	1050
XC-ST60B	300000	60	900	62*10³	2,2*2	65	5	1.5	80	32	25	2800	1170	2600	1150
XC-ST70B	350000	70	900	62*10³	2,2*2	80	4	2.2	100	32	25	2800	1600	2800	1400
XC-ST80B	400000	80	900	62*10³	2,2*2	90	5	2.2	100	32	25	2800	1600	2800	1450
XC-ST100B	500000	100	1000	80*10³	3*2	110	5	2.2	125	40	25	3400	1800	2960	1800
XC-ST125B	625000	125	1000	80*10³	3*2	120	5	3	125	40	25	3400	1800	3200	2250
XC-ST150B	750000	150	1300	110*10³	4*2	150	5	3	125	40	25	3400	1800	3450	2700
XC-ST175B	875000	175	1300	130*10³	4*2	170	5	4	125*2	40	25	4000	2000	3750	3150
XC-ST200B	1000000	200	1600	180*10³	5,5*2	200	6	5.5	150*2	40	25	4200	2200	3850	3600
XC-ST250B	1250000	250	1800	220*10³	5,5*2	250	6	7.5	150*2	50	32	4800	2200	4250	4300
XC-ST300B	1500000	300	1800	270*10³	11*2	270	6	7.5	150*2	50	32	5200	2500	4450	5150
XC-ST400B	2000000	400	2000	310*10³	11*2	155*2	5	4*2	150*2	50	32	6000	2800	4750	8900
XC-ST500B	2500000	500	2000	370*10³	15*2	185*2	5	5,5*2	125*4	50	32	6500	3000	5000	11500
